自升式液压布料机顶升流程

科尼乐 2020-09-05 09:00

1、液压布料机顶升准备;

2、开启油泵,回转处于制动状态,按下顶升按钮;

3、操作手动换向阀,全部缩回顶升油缸活塞杆;

4、缓慢伸出活塞杆,拉动活动梁爬爪拉环,使活动梁两端爬爪踏到爬梯的踏步;

5、缓慢伸出活塞杆,约100mm,在缩回活塞杆,如此反复十次左右,检查各系统工作是否正常,各连接及安全装置是否正常,塔身是否调平衡。一切正常后,伸活塞杆,从下层框架上抽出承重梁,搬到中层框架旁备用;

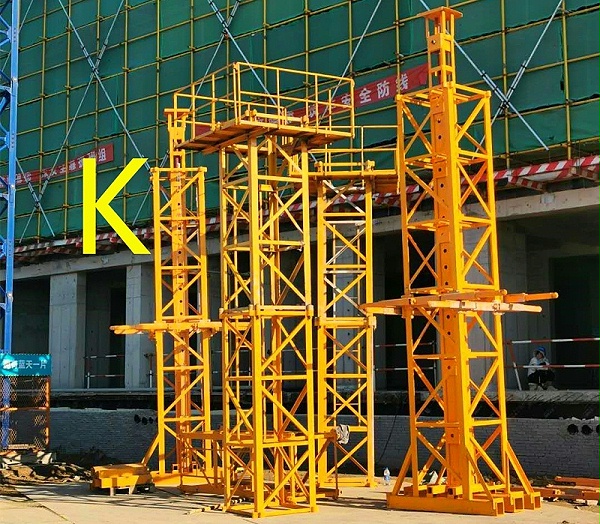

603c4fb4ae48745cd8_副本

6、继续伸活塞杆,内爬节和塔身随活塞杆伸出而向上爬升;

7、液压布料机换步:当内爬节固定梁爬爪上升超过一个步距时(约590mm),油缸停止伸出,拉动固定梁两端的爬爪拉环,缓慢缩回活塞杆,使固定梁两端爬爪踏到两条爬梯的踏步上,实现换步过程;

8、继续缩活塞杆,活动梁随活塞杆回缩而上移,使活动梁爬爪上升到上一个踏步上;

9、重复以上4-8步骤,使内爬节和塔身不断地向上爬升;

1f838b8d565a6a2edfd7b1e548e5705_副本

10、当顶升到内爬节下部水平腹杆略高于中层框架100mm时,停止顶升,把四根承重梁斜插到内爬节下水平腹,搁在中层框架上。然后缓缓降下内爬节,使之落到承重梁上,完成一次的顶升工作;

11、用顶块顶紧塔身弦杆,使塔身垂直度不大于1.5/1000

12、拆掉液压布料机下层内爬框架,准备下一次顶升。
