混凝土布料机的安装详解

返回列表 来源: 发布日期: 2021.09.08

1混凝土布料机塔身部分的安装。

1.1塔身的安装。塔身包括顶升装置。将塔身吊人电梯井道,承重梁口对准井道预留孔,穿上支承横梁(伸出墙体即可),用经纬仪找平后固定。同时将支承横梁用方木及楔块夹紧在预留孔中。

1.2中间节的安装。高强螺栓连接,每件高强螺栓均装配两个螺母,双帽应相互锁紧。

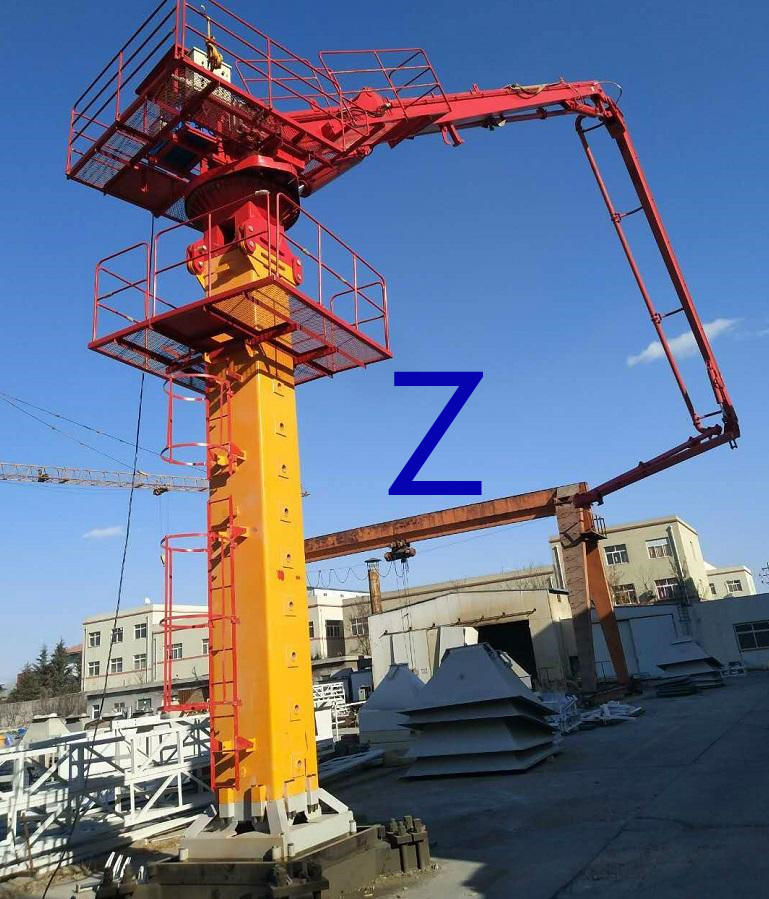

972eca63c5c2fb1081fd0eb9acdd95f_副本

2混凝土布料机转台的安装。

转台与中间节用8套高强螺栓连接。连接后安装操作平台。

3混凝土布料机平衡臂的安装。

3.1平衡臂与转台采用两根销轴连接,穿入销轴后,销轴两端套入垫片,用开口销销好。

3.2平衡臂装好后装2块平衡重。

4混凝土布料机臂架总成的安装。

4.1将检修护栏装在大臂上。

4.2将臂架总成吊离地面,拆下运输及存放用的支架,固定好油缸。

4.3将臂架总成吊到转台上臂架后段安装位置,使臂架总成前根部的销轴落到大臂后段前端的U形卡槽中然后用压板螺栓锁定并连接泵管。


P9下18-5_wps图片_副本

5混凝土布料机平衡重的安装。

平衡重共计4块,已安装2块将剩余的2块吊装到臂架上。

6混凝土布料机电气部件的安装。

6.1连接电路和电源将三相四线电源引入控制柜,(注意各连线在顶端应留足够长度以避免回转时将连接线拉断)。观察油泵电机的转向,调节回转限位。

6.2连接操作设备。本机操作采用有线遥控。


timg_副本

7连接大、小臂凝土布料机油缸的油管

顶升缸油管顶升时连接顶升后断开。
