科尼乐带你认识混凝土布料机的主要结构

返回列表 来源: 发布日期: 2021.09.10

1、主梁架
由支持角钢,管支架、拉个、主梁等组成。主梁架装在回转支承座上、通过回转支撑可做360度旋转,前两主梁上部由管支架以固定和支撑布料杆输送管路,后端装有平衡架来实现配种平衡。

微信图片_20200430133501_副本

2、支承座

支承座主要由钢管和钢板焊接而成。回转支承装在主梁架下部用来支撑整机重量。上部主梁架,通过支承座的球式回转支承来实现360度回转,以实现不同范围的布料。伸缩腿可做水平距离调整来实现其工作稳定性,在工作时每个支腿必须垫平。

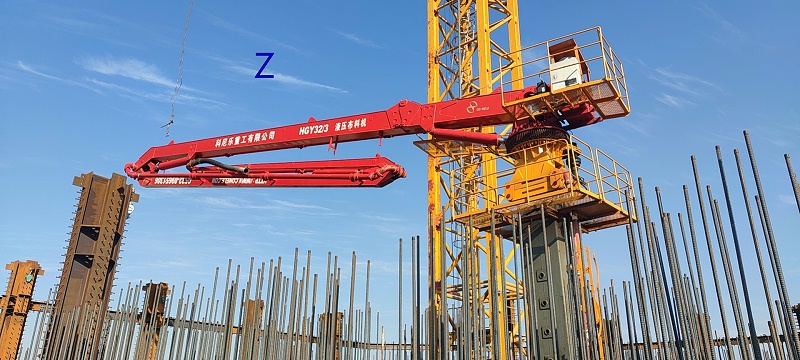

b89627b8b6cfdc3f8df1b126c54c5a0_副本

3、运送管路

由牢固立管,手动管、直管、活动弯管、手动管、直管、活动弯管、手动管、管卡等组成。运送管路牢固在主梁架上,后端90度弯管和混凝土运送管路末了相连、另一端手动管通度日动弯管可做360度范畴内布料。

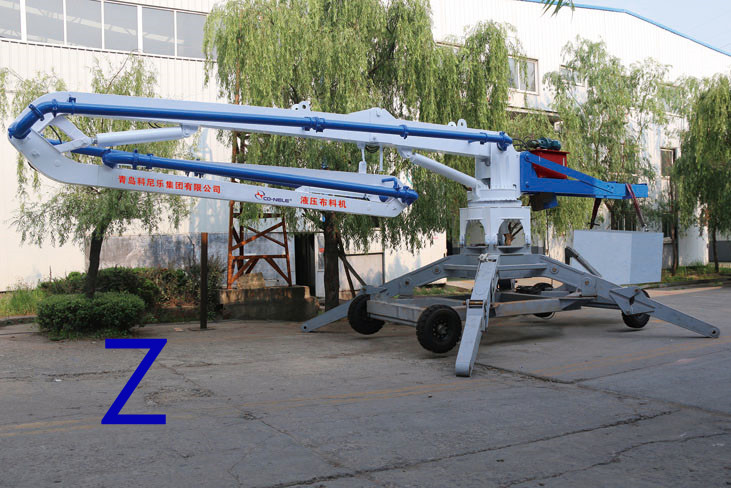

行走式_副本
4、 平衡架
平衡架上装有配重箱。它安装在主梁架后部法兰盘处连接,用螺丝固定、保证其工作稳定性
