楼板式液压布料机组装

返回列表 来源: 发布日期: 2022.12.05

(1)当安装起重机起重量较大时,可将三节塔身节先在地面拼装,并将爬梯、砼输送管、下平台等部件装配完毕后,一起吊装并安装于底架上。

(2)当安装起重机起重量较小时,可分段安装塔身以及其它部件。

(3)塔身安装后,需检测塔身对水平地面的垂直度:

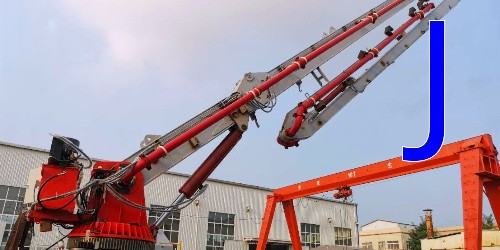

(4)楼面框架:在安装布料机塔身之前,必须在楼面预留孔上至少安装三层爬升框架以支撑整机。603c4fb4ae48745cdb94cac248cb948_副本_副本


当楼面预留孔向上浇注一定高度并允许承受布料机载荷时,布料机即可向上爬升。爬升的高度为每浇注一个楼层(层高为3米) 向上爬升一次,爬升高度为一个楼层(不小于3米)。
为实现爬升和支承布料机工作,楼面上设置预留孔。布料机工作时或爬升时,其工作载荷通过预留孔上的爬升框架传递到楼面上,主要载荷是垂直载荷 (向上或向下)。

在安装布料机培身之前,必须在楼面预留孔上安装三层爬升框架以支撑机器。爬升框架与楼面预留孔的连接用连接螺杆固定。

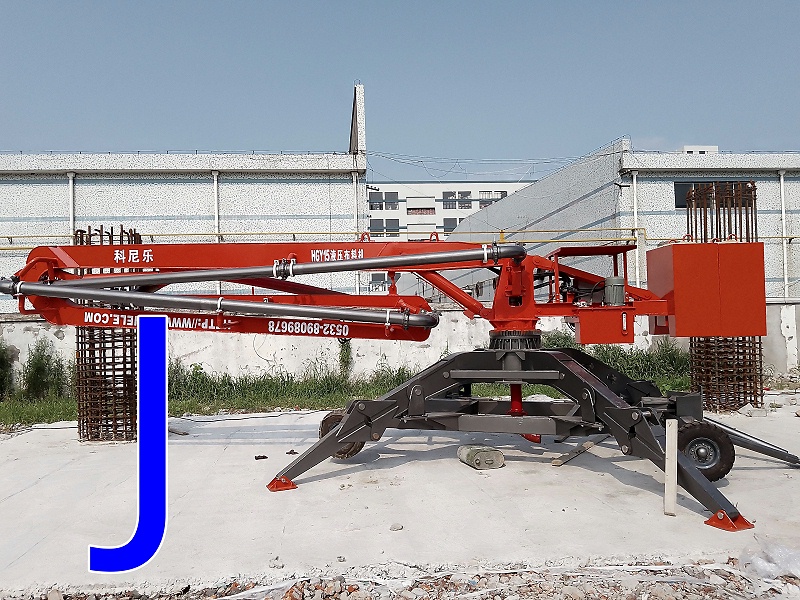

e9d975666b2b76914809c92fe6d9ff3_副本

(1)安装上下支座及臂架臂节
(2)安装布料机机臂
(3)砼输送管安装
(4)液压传动系统安装、施压和调试
(5)电气系统接线、布置、安装和调试
(6)安装后检查
