液压布料机安装流程

返回列表 来源: 发布日期: 2020.07.04

一、液压布料机塔身部分的安装

1、塔身的安装。将塔身吊入电梯井道,承重梁口对准井道预留孔,穿上支撑横梁(伸出墙体即可),用经纬仪找平后固定。同时将支撑横梁用方木及楔块夹在预留孔中。塔身主体对安装平面的垂直度不大于1.5/1000。

2、中间节的安装。中间节和塔身用高强螺栓连接。螺栓的预紧力应达到1000Nm。每件高强螺栓均装两个螺母,双帽应相互锁紧。

二、液压布料机转台的安装

转台与中间节和塔身用高强螺栓连接。螺栓的预紧力应达到1000Nm。连接后安装操作平台。

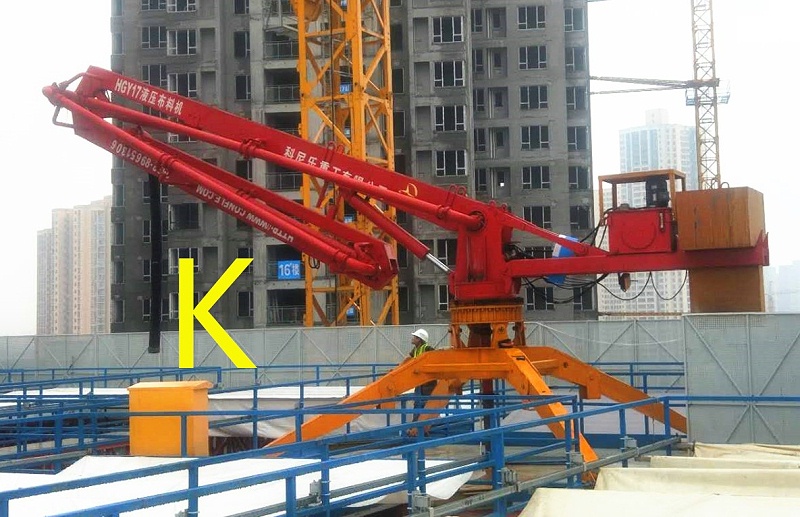

重庆17米5_副本

三、液压布料机平衡臂的安装

1、平衡臂与转台采用两根销轴连接,穿入销轴后,销轴两端套入垫片,用开口销销好。

2、平衡臂装好后先装2块平衡重。

四、液压布料机臂架总成的安装

1、将检修护栏装在大臂上。

2、将臂架总成吊离地面,拆下运输及存放用的支架,油缸。

3、将臂架总成吊到转台上臂架后段安装位置,使臂架总成前根部的销轴落到大臂后段前端的U形卡槽中,然后用压板螺栓锁定,并连接泵管。

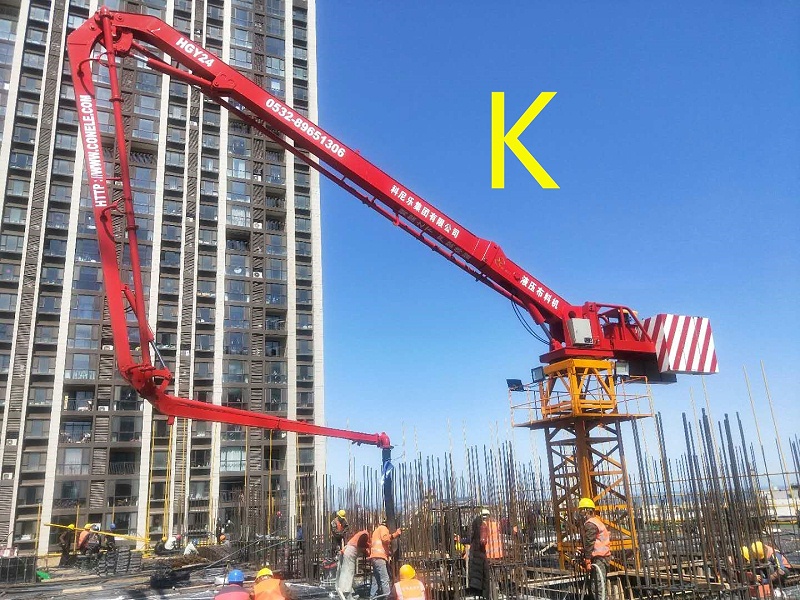

24米烟台2_副本

五、液压布料机平衡重的安装

平衡重共计4块,已安装2块,将剩余的2块吊装到臂架上。

六、液压布料机电气部件的安装
