液压布料机的结构特点

返回列表 来源: 发布日期: 2020.07.18

1、液压系统:液压布料机采用开式液压系统,系统简单可靠,便于故障判断和排除。回转采用全液压驱动,低速大扭矩液压马达驱动行星减速机,可作480度回转,回转动作平稳、准确。并且,针对布料机经常处于高空作业的特点,把回转制动器选用常开式,能保证布料机在非工作状况下,能随风自由滑转,不会因为风载过大而破坏传动机构和结构。并使内爬顶升液压系统和主系统共用一个泵站,两个系统之间的连接采用进口优质快速接头,相互独立,可随意转换工况(布料/顶升),安全可靠,而且有效地解决系统工况切换过程中的漏油问题,避免污染环境。臂架所用平衡阀能有效地保证臂架运行平稳,避免油缸受外力影响而压力突然升高损坏臂架的情况,增强使用安全性。

b326983d0_副本

2、电控系统:根据液压布料机的作业特点,有无线遥控和有线遥控两种操作方式。为了使无线遥控安全可靠,无线遥控器采用台湾原装进口件。另外还可根据用户需求,加配司机室操作台操作方式。

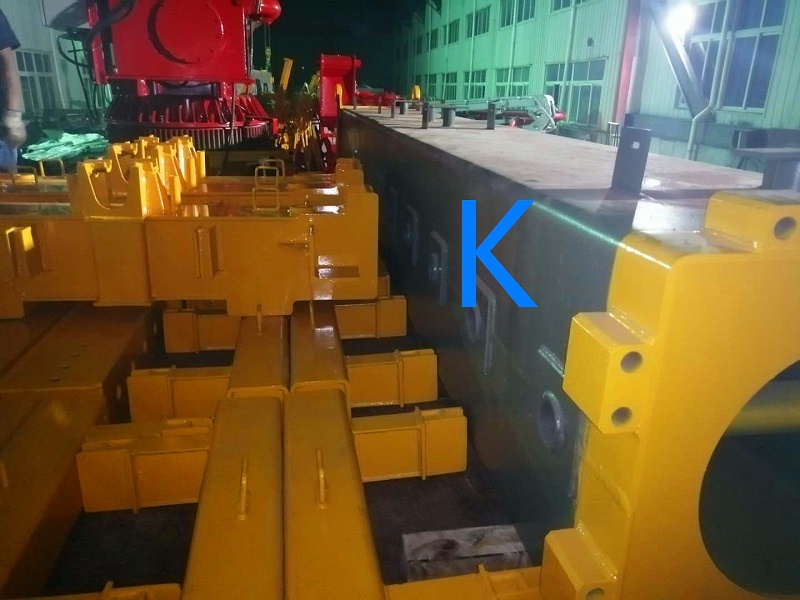

3、结构部件:液压布料机的臂架结构、转台结构、平衡臂结构均进行有限元分析,连杆结构采用机械运动仿真软件进行优化分析,使整机造型美观、结构简单,构件受力合理。内爬塔身结构有两种形式可供选择:一种是桁架式塔身,一种是管柱式塔身。采用回转支承,承载能力强、可靠性高。

3a8b12b6cda01950_副本

4、内爬结构:液压布料机内爬间距为6-9米,有两种内爬方式可供选择,一种是新型自升内爬结构,其工作方式类似于独立式塔机的外爬升方式,所有的顶升装置都可以自顶升,不需要人工拆装、搬运,减轻了工人的劳动强度。另一种是传统的内爬机构,每次顶升完成后都需要人工拆装和搬运内爬框架、爬梯等。
