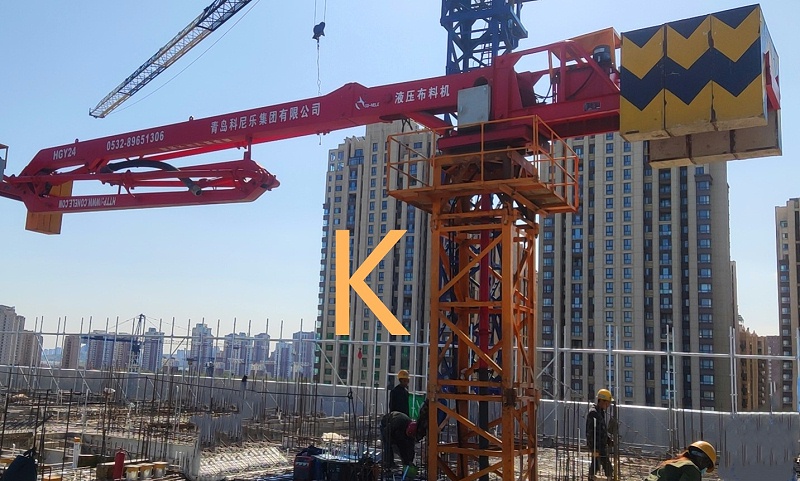

液压布料机如何内爬顶升

返回列表 来源: 发布日期: 2021.03.18

一、液压布料机内爬顶升前的准备工作

1、将臂架收拢,仰至近垂直状态;

2、将顶升油缸搬至中框,接通顶升快速接头,打开油泵,满行程伸缩顶升油缸活塞杆,空载运行5分钟,保持油路畅通;

3、放松内爬框架四角上的八个顶块;

4、适当放长外接主电缆进线长度,以防内爬时拉断电缆;

5、检查液压布料机内爬装置是否连接可靠、整机状态是否稳定、液压系统工作是否正常、天气是否正常(内爬顶升只能在不大于4级风的情况下进行),如果一切就绪,即可开始内爬顶升。

ff495b3f2c51de607d61beb4539b2dd_副本

二、液压布料机内爬顶升

1、使用有线遥控器操作,开启油泵;

2、按下“顶升缩”按钮,全部缩回顶升油缸活塞杆;

3、将液压布料机顶升用长销轴插入到离顶升油缸活塞杆卡槽最近的塔身预留孔中;

4、缓慢伸出活塞杆,使顶升油缸活塞杆卡槽卡到长销轴的卡槽中,使整个布料机的垂直载荷由油缸承受。继续伸出活塞杆,将原来支撑塔身的长销轴抽出;

5、缓慢伸出活塞杆,约100mm,再缩回活塞杆,检查各系统工作是否正常,各连接及安全装置是否正常;

6、一切正常后,继续伸活塞杆,整机随活塞杆伸出而向上爬升;

f2cf1ed37c7f25069fa5f19_副本

7、换步:当液压布料机整机爬升超过一个塔身预留孔距时,油缸停止伸出,将抽出的长销轴再次插入到塔身的预留孔中,缓慢缩回活塞杆,使整机的垂直载荷由长销轴承受;

8、将顶升油缸全部缩回,将顶升用长销轴抽出,插入下一个塔身预留孔中;

9、重复步骤(4)(6)(7)(8),布料机不断地向上爬升;

10、当液压布料机下节立柱的倒数第二个预留孔顶出有顶升油缸的框架上表面时,停止顶升,将承重用的长销轴插入此孔中,然后缓缓缩回顶升油缸,使长销轴落到中框架的销座中,完成一次的顶升工作。
