液压布料机塔身部分的安装

返回列表 来源: 发布日期: 2021.04.13

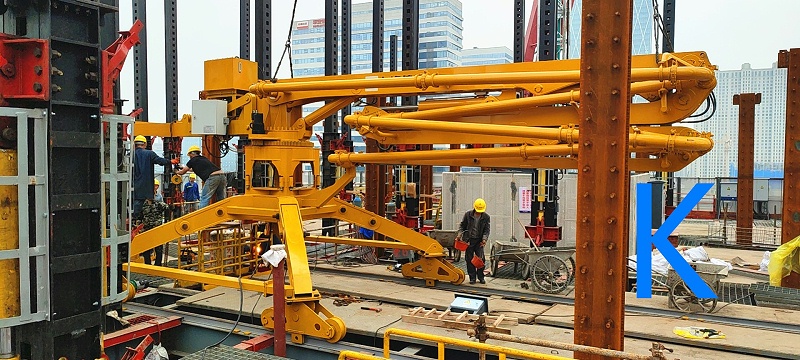

1、安装下节立柱

先安装液压布料机内爬框架,立柱吊入内爬框架后直接用销轴固定在内爬框架上。安装后用经纬仪或吊线法检查其垂直度,立柱四个侧面的垂直度1.5/1000。

04aae06e99bab6ec87f42636906376d_副本

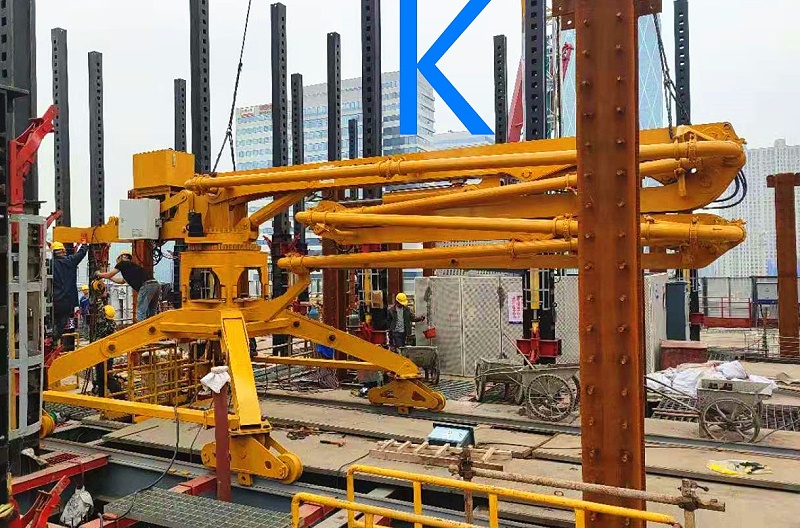

2、安装上节立柱

液压布料机上节立柱安装在下节立柱上,注意对齐输送管。

注:确认爬梯、输送管、护圈安装到上节立柱上。

液压布料机上节立柱吊装到下节立柱上,采用16件高强螺栓连接,螺栓的预紧力应达到1400N·M,每件高强螺栓均装配一个垫圈和两个螺母。安装后用经纬仪或吊线法检查其垂直度,立柱四个侧面的垂直度1.5/1000。


e5608be13ade70302af6472f67b25eb_副本

3、安装中间平台

液压布料机中间平台组装好后,将其安装到上节立柱的平台支架位置,然后将用销轴将其与支架两端的耳座连接好后用开口销锁紧,注意对齐输送管。
