楼板固定式爬升混凝土布料机结构形式

返回列表 来源: 发布日期: 2021.10.11

混凝土布料机是一种与混凝土泵配套使用的布料设备,用于高层建筑的混凝土布料浇注施工,可分为内爬式、固定式、移动式布料机等,其中内爬式布料机可分为楼板固定式爬升和电梯井式爬升。布料机通过臂架的展开、回收和机身的回转来实现出料口位置的调整,并随建筑物的增高而爬升。主要的变幅、爬升、回转 3个机构均为液压传动,其优点在于整机稳定性好,操作轻便,连续布料,降低物料离析,无工作死区,使用安全可靠,适用于高层建筑施工,能显著提高施工效率和浇筑质量,降低劳动强度。

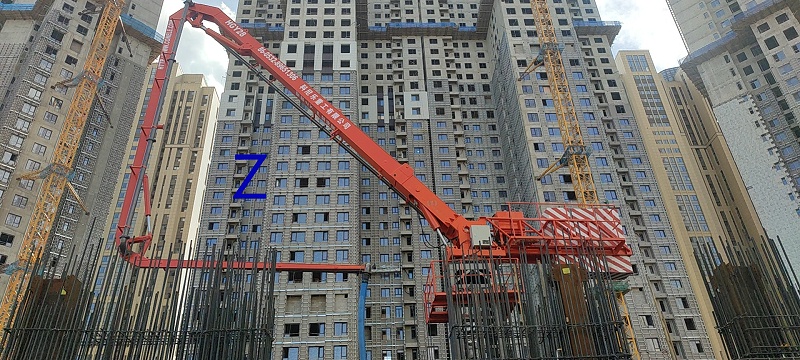

4471cfa46b321c5684a54d5fa5263c8_副本

楼板固定式爬升混凝土布料机结构形式:

楼板固定式爬升混凝土布料机由底架、塔身、爬升装置、回转机构、上下支座、臂架、液压系统和电气系统等部件组成。臂架由3 节或4节组成,各节均为箱形结构。通过控制液压油缸实现臂节的运动(伸展、折叠 ),与回转机构配合可将混凝土输送到整个施工面。其液压爬升装置可在建筑物楼面预留孔洞内随楼层的升高向上爬升。


24米天津_副本

楼板固定式爬升混凝土布料机譬架有多种结构形式,通常由3~5节组成 ;回转装置由液压马达驱动,安装在上下支座之间,可实现臂架的士180°回转; 塔身用于支撑整个布料机装置,截面形式分为圆形和正方形,塔身采用6m8m的标准节通过快速插销和连接板连接而成 ;塔身的一侧安装有爬梯方便布料机的安装保养和维修,爬梯的顶部安装有操作平台用于人员在上面进行布料机的装配和拆卸;爬升装置安装于塔身与楼板之间。
